- sonda GEROtherm 4x Ø32, SDR11 PN16
- dimenze Ø 32 x 3,0 mm SDR11, PN16
- zvýšená ochrana paty sondy pomocí nopů
- tlaková odopnost paty sondy PN25!
- injektáž vrtu termosměsí
s tep. vodivostí 2,0 W/mK
- systémové kovové závaží pro snadné
zapuštění geotermální sondy do vrtu
- certifikováno SKZ HR3.26
- dimenze Ø 32 x 3,0 mm SDR11, PN16
- zvýšená ochrana paty sondy pomocí nopů
- tlaková odopnost paty sondy PN25!
- injektáž vrtu termosměsí
s tep. vodivostí 2,0 W/mK
- systémové kovové závaží pro snadné
zapuštění geotermální sondy do vrtu
- certifikováno SKZ HR3.26
- dimenze 2x Ø32 --> 1x Ø40, SDR11 PN16
- slouží ke sloučení přívodů a zpáteček ve dvouokruhově vystrojeném vrtu za účelem snížení počtu napojovaných okruhů na jímce
- set obsahuje:
tvarovku, 1x spojku Ø40, 2x spojku Ø30
- tvarovka je navržena optimalizovaně
vzhledem k minimálním tlak. ztrátám
- slouží ke sloučení přívodů a zpáteček ve dvouokruhově vystrojeném vrtu za účelem snížení počtu napojovaných okruhů na jímce
- set obsahuje:
tvarovku, 1x spojku Ø40, 2x spojku Ø30
- tvarovka je navržena optimalizovaně
vzhledem k minimálním tlak. ztrátám
- originální zelené potrubí pro geotermální systémy
- materiál GEROtherm PE-GT-RC FAST (PE 100 RC)
- dimenze Ø 40 x 3,7 mm SDR11, PN16
- uložení bez pískového lože
- nejodolnější PE 100 RC trubka na trhu
- prověřena více než 20 lety praxe
- certifikováno SKZ HR3.26
- materiál GEROtherm PE-GT-RC FAST (PE 100 RC)
- dimenze Ø 40 x 3,7 mm SDR11, PN16
- uložení bez pískového lože
- nejodolnější PE 100 RC trubka na trhu
- prověřena více než 20 lety praxe
- certifikováno SKZ HR3.26

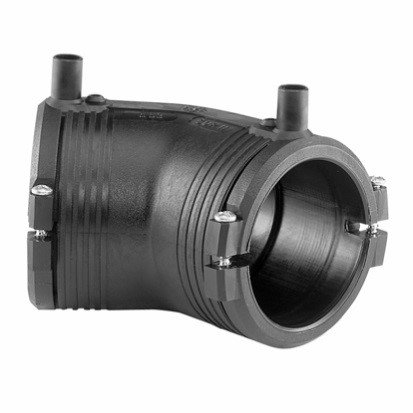

- napojení sběrné jímky pomocí elektrosvařování, elektrokolena 45° zajistí plynulé a bezpečné napojení potrubí vedoucí k vrtům v hloubce 1,2-1,5 m

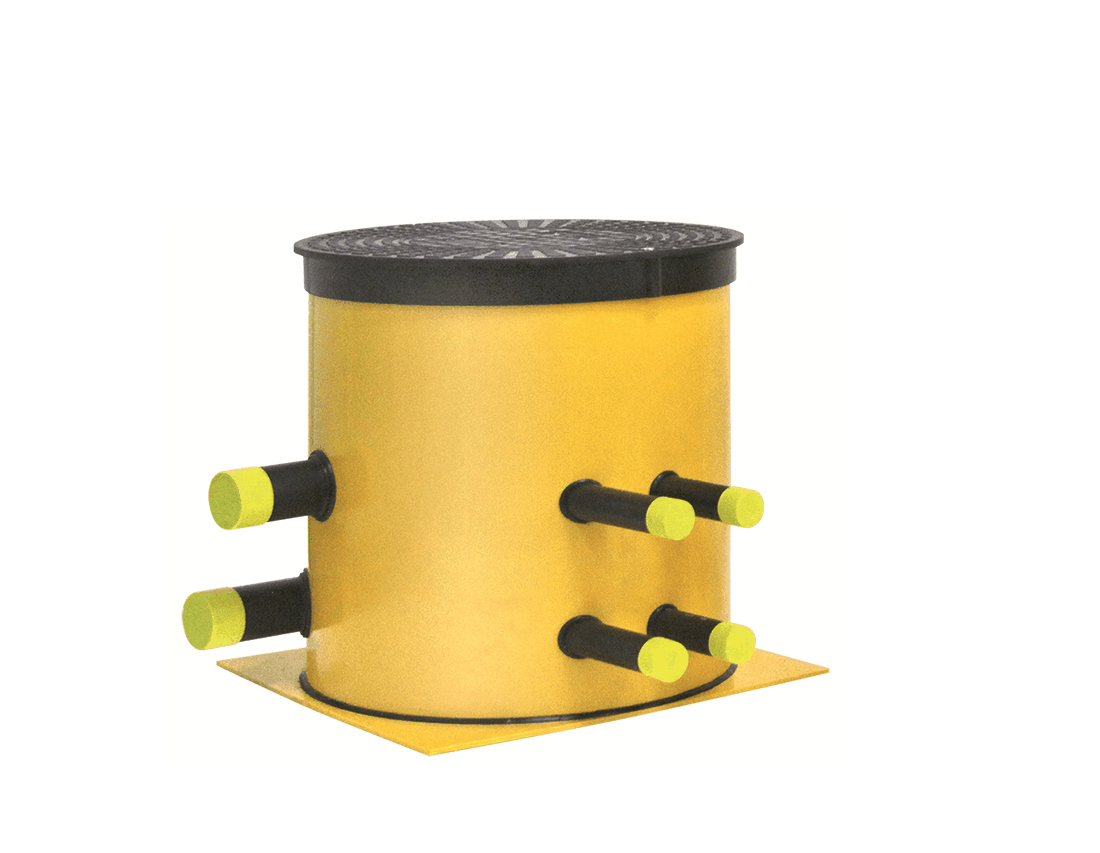

- systémová celopastová jímka PAK BASIC (PAK MINI pro 5 okr.)
- Plastové vyvažovací armatury
s průtokoměrem (5-42 l/min)
-PVC uzavírací kulové kohouty DN25
-výstupy k vrtům Ø40, páteř Ø63
-celoplastová technologie (nekoroduje)
- zatížení - pochozí do 200 kg
- Plastové vyvažovací armatury
s průtokoměrem (5-42 l/min)
-PVC uzavírací kulové kohouty DN25
-výstupy k vrtům Ø40, páteř Ø63
-celoplastová technologie (nekoroduje)
- zatížení - pochozí do 200 kg

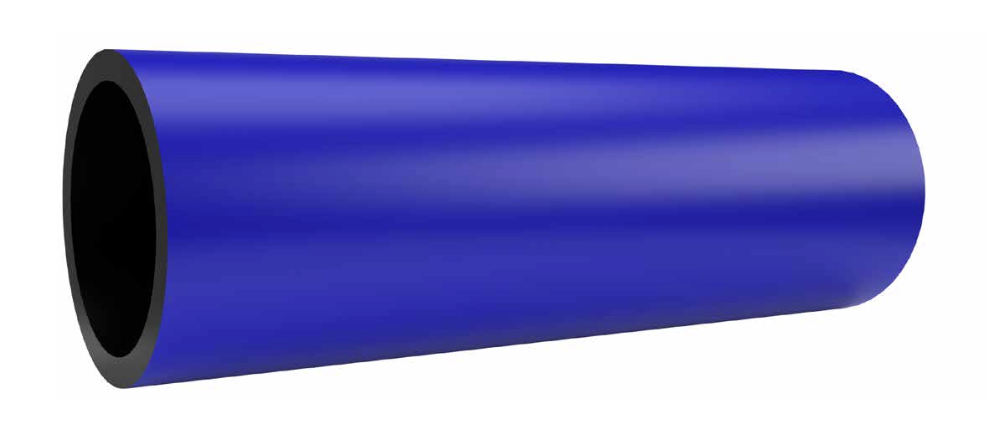

- potrubí spojující sběrnou jímku s tech. místností
- materiál RC Protect® (PE 100 RC, SDR11, PN16)
- dimenze potrubí dle výkonu TČ
- uložení bez pískového lože
- materiál RC Protect® (PE 100 RC, SDR11, PN16)
- dimenze potrubí dle výkonu TČ
- uložení bez pískového lože
- napojení sběrné jímky pomocí elektrosvařování, spojky/kolena/redukce
- počet elektrospojek je závislý
na počtu spojů
- dimenze tvarovek je závislá na
dimenzi potrubí páteře
- počet elektrospojek je závislý
na počtu spojů
- dimenze tvarovek je závislá na
dimenzi potrubí páteře
Izolace ze syntetického kaučuku s korugovanou chráničkou a systémovým ukončením pomocí těsních manžet - dokonalé řešení odizolování potrubí od základů a ostatních sítí bez obav o vniknutí vody/vlhkosti do tepelné izolace na potrubí umístěné pod zemí.

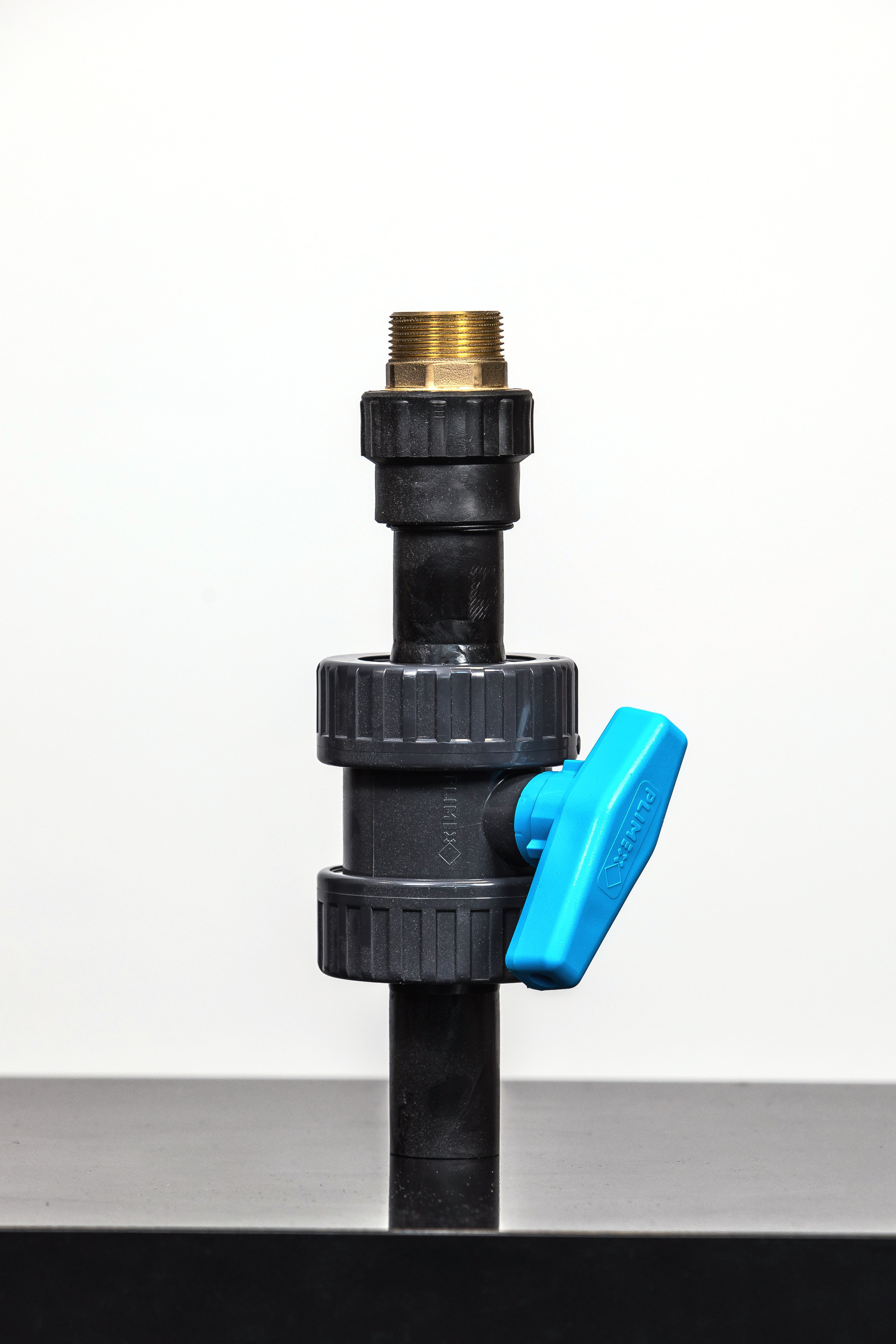

- uzavření primárního okruhu v tech. místnosti pomocí kulového kohoutu, včetně mosazného závitu (5/4" nebo 6/4")
- alternativně lze použít pouze
závitové ukončení - vložku k přechodce
- alternativně lze použít pouze
závitové ukončení - vložku k přechodce
- uzavření primárního okruhu v tech. místnosti pomocí kulového kohoutu, včetně mosazného závitu (5/4" nebo 6/4")
- alternativně lze použít pouze
závitové ukončení - vložku k přechodce
- alternativně lze použít pouze
závitové ukončení - vložku k přechodce

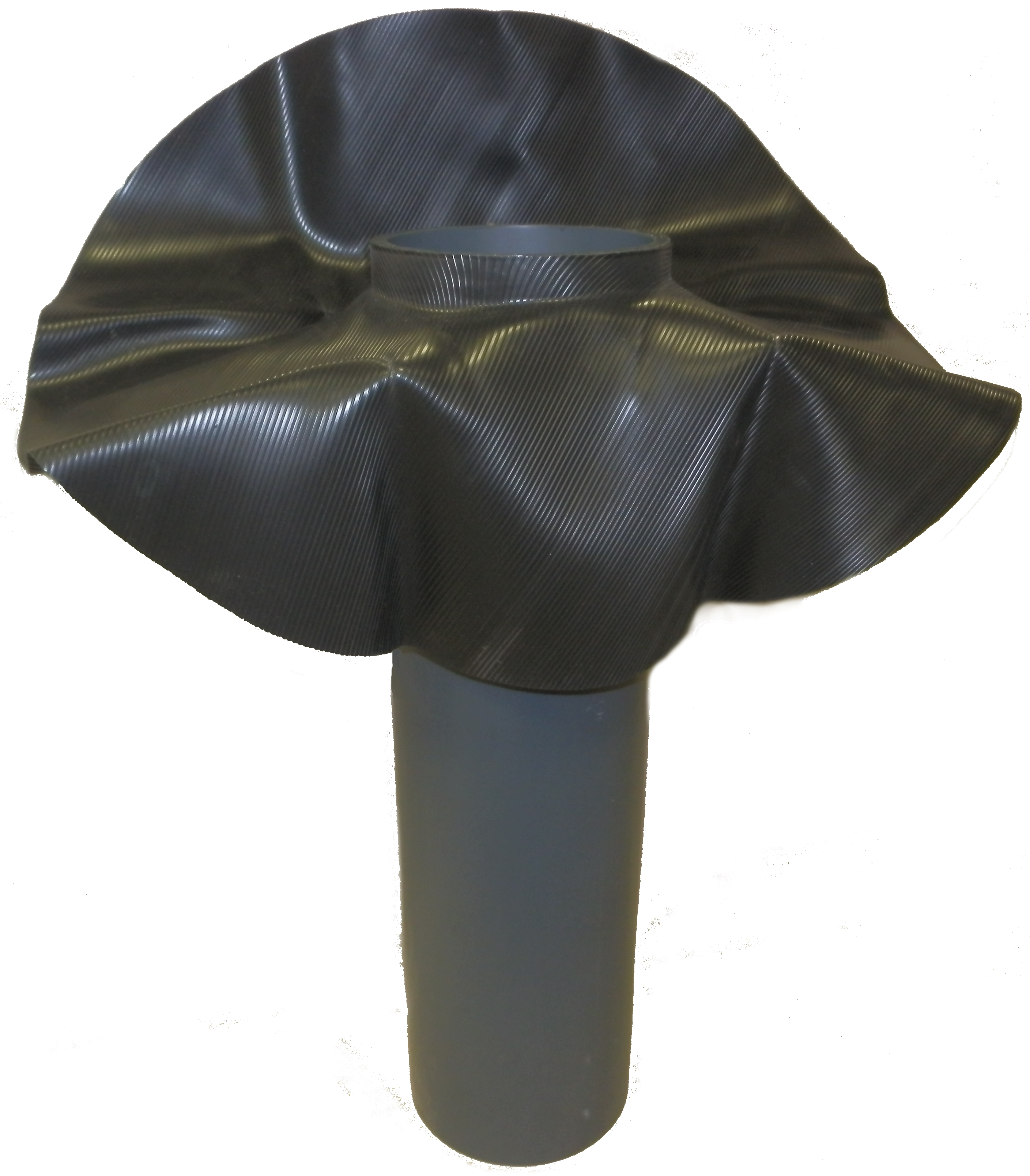

- obvykle je systém tvořen pažnicí s napojením na hydroizolaci stavby (pažnice FE/F)
a těsnicí vložkou typu DD
- prostup je nutné vždy individuálně
řešit s ohledem na skladbu konstrukce
a průměr páteřního potrubí
a těsnicí vložkou typu DD
- prostup je nutné vždy individuálně
řešit s ohledem na skladbu konstrukce
a průměr páteřního potrubí

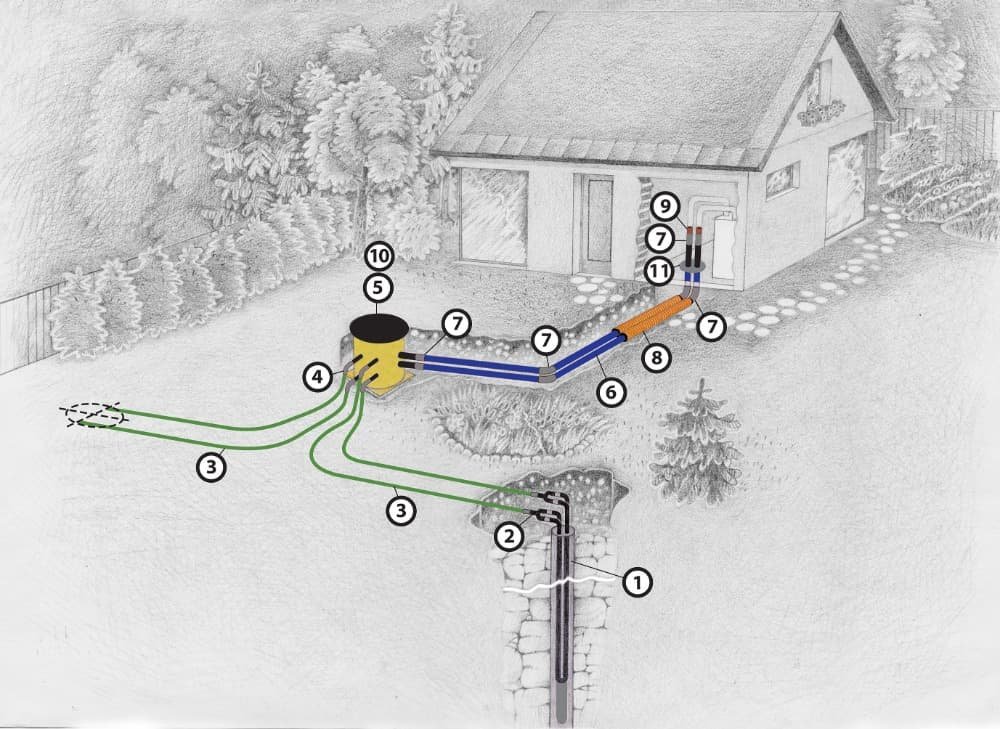

• systém je znázorněn pouze schématicky, vzájemná rozteč vrtů by měla odpovídat minimálně 1/10 jejich hloubky, vzdálenost vrtu/vrtů od sousedního zastavitelného pozemku
min. 5 m, od ostatních pozemků min. 2m
• pro konkrétní realizaci je nutné primární okruh znovu přepočítat, dimenzování je provedeno na základě průměrných parametrů podloží a podnebí pro výše
uvedenou tepelnou ztrátu a potřebu TV v souladu s podmínkami německé směrnice VDI4640 pro simulované období 25 let provozu. Uvažován je nízkoteplotní velkoplošný
systém vytápění (podlahové/stěnové/stropní)
min. 5 m, od ostatních pozemků min. 2m
• pro konkrétní realizaci je nutné primární okruh znovu přepočítat, dimenzování je provedeno na základě průměrných parametrů podloží a podnebí pro výše
uvedenou tepelnou ztrátu a potřebu TV v souladu s podmínkami německé směrnice VDI4640 pro simulované období 25 let provozu. Uvažován je nízkoteplotní velkoplošný
systém vytápění (podlahové/stěnové/stropní)
