Projekt BERN 131 s moderním geotermálním systémem vytápění a chlazení

03. 04. 2025

Poutavá architektura usazená do výrazně viditelného místa na dopravním uzlu Wankdorf — to je inovativní projekt BERN 131 — komplex budov do tvaru pravidelného obloukového trojúhelníku. Tento moderní architektonický počin spojuje pokrokový design, vynikající dostupnost a nejmodernější technologie pro šetrné a úsporné vytápění i chlazení.

Klíčovou roli zde hrají geotermální vrty vystrojené sondami GEROtherm®, které zajišťují efektivní výměnu energie mezi budovou a zemí. O odolnosti těchto sond proti podzemním plynům jsme již psali v minulém článku.

Adresa: Stauffacherstrasse 131, 3014  Bern, Švýcarsko, www.bern131.ch

Projekt: Výstavba office komplexu BERN 131
Investor: Swiss Prime Site
Architekt: Atelier 5 + Amstein + Walthert Bern AG
Developer a generální dodavatel: Losinger Marazzi AG
Realizace vrtů: Geotherm AG
Dodavatel geotermálních sond: HakaGerodur AG

geotermalni sondy v projektu BERN 131

Vysoce efektivní návrh větví geotermálního systému

Projekt BERN 131 byl navržen s důrazem na udržitelnost a maximální využití přírodních zdrojů energie. Bylo zde realizováno celkem 50  vrtů o hloubce 165 metrů. Tyto vrty, umístěné pod základovou deskou budovy, poskytují v zimním období až 280 kW tepelného výkonu. V letních měsících se nadbytečné teplo z budovy ukládá zpět do podzemí, které slouží jako přírodní akumulátor tepla pro další zimní sezónu.

Kombinace vytápění a freecoolingu

Díky systému pasivního chlazení se budova dokáže efektivně chladit bez nadměrné spotřeby elektrické energie. Tento inovativní koncept minimalizuje uhlíkovou stopu a snižuje celkovou energetickou náročnost provozu objektu i v letních měsících.

Co znamená samotný pojem freecooling v souvislosti s tepelným čerpadlem země voda? Free cooling nebo též v překladu volné či pasivní chlazení znamená chlazení využívající čistě jen teplotu ve vrtech bez zapojení kompresorového okruhu tepelného čerpadla s chladivem. Pro využití pasivního chlazení tak stačí využít standardní geotermální vrt pro tepelné čerpadlo a přídavný modul obsahující tepelný výměník glykol-voda, protože vrtem cirkuluje nemrznoucí teplonosná směs vody a glykolu, zatímco v napojené soustavě to je otopná/chladicí voda. Dále obsahuje dle složitosti jedno oběhové čerpadlo na straně glykolu a druhé na straně vody.

Technologické zázemí projektu

Instalace sond GEROtherm® probíhala pod dohledem specialistů ze společnosti Geotherm AG Düdingen, která zajistila precizní vrtání. Následně proběhlo testování každé sondy pomocí měřicího zařízení pro tlakové a průtokové zkoušky podle přísných normativů SIA 384/6. Sondy jsou napojeny do pěti sběrných šachet GEROtherm®, které jsou vybaveny plastovými kulovým uzavíracími ventily a plnicími a vypouštěcími ventily. Tímto způsobem lze každou geotermální sondu optimálně napojit do primárního okruhu a dosáhnout jejího nejlepšího výkonu.

geotermalni sondy plynu odolné 2

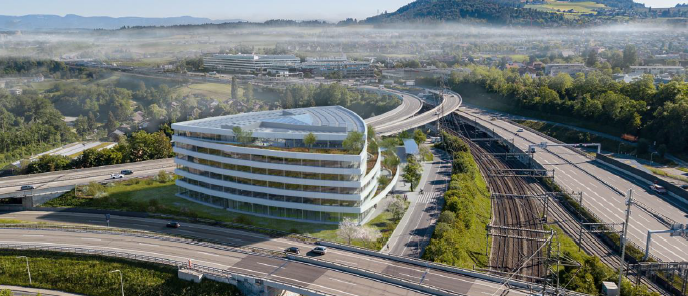

  • Vizualizace projetu

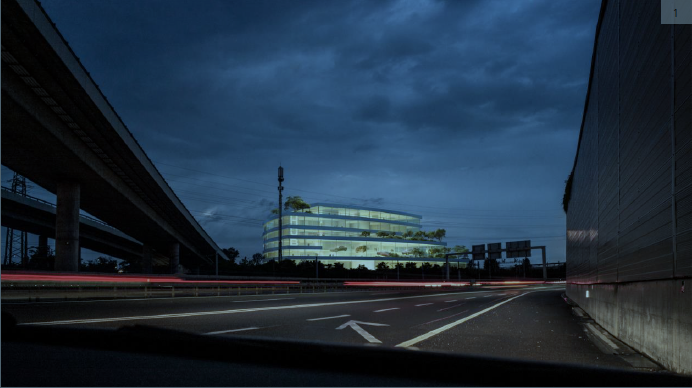

  • Vizualizace projetu

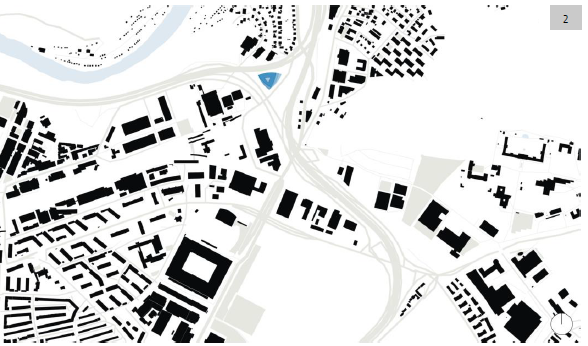

  • Plán zástavby

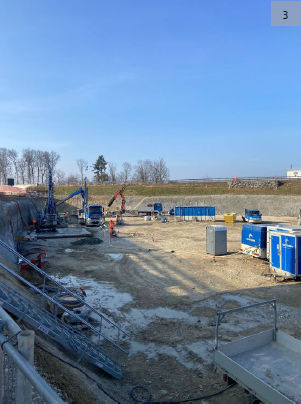

  • Staveniště BERN 131

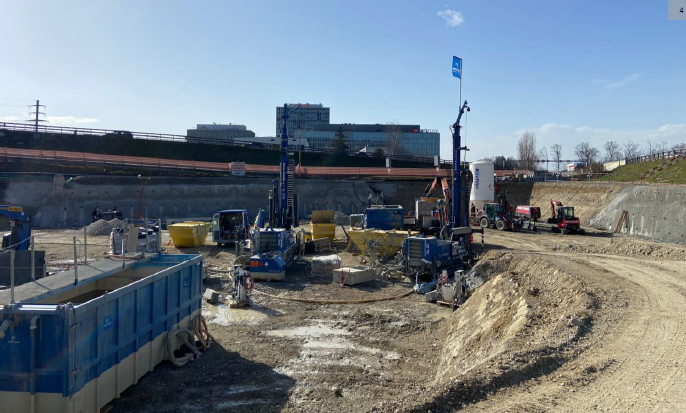

  • Vrtné soupravy

BERN 131 jako modelový příklad udržitelnosti

Tento projekt představuje vzorový příklad udržitelnosti v oblasti komerčních staveb. Kromě vytápění a chlazení pomocí tepelných čerpadel země-voda je objekt koncipován jako dřevěná hybridní stavba s vlastní výrobou elektřiny. Díky tomu dosahuje výrazného snížení emisí CO2 a dlouhodobě minimalizuje náklady na provoz. Projekt BERN 131 dokazuje, že moderní technologie v kombinaci s odpovědným přístupem k energetické efektivitě mohou přinést dlouhodobé výhody jak investorům, tak uživatelům budov. Geotermie tak i nadále potvrzuje svou roli klíčového prvku udržitelné energie budoucnosti.

Použité výrobky

  • 50x geotermální sondy GEROtherm® Ø 4 x 40 mm, délka 165 m.
  • 5x sběrná šachta GEROtherm®
  • Celý systém certifikovaný a monitorovaný SKZ dle HR3.26 č. A278 a KIWA KOMO č.: K84660/02

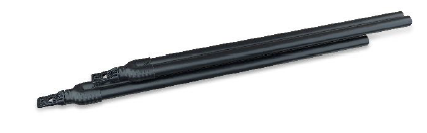

geotermální sonda

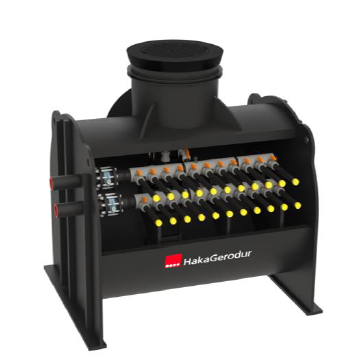

sběrná šachta
