ŽIJEME V DOBĚ, KDY SE STAVEBNICTVÍ JAKO CELEK VÝZNAMNĚ MĚNÍ A PŘIZPŮSOBUJE SE SOUČASNÉMU TRENDU ENERGETICKY EFEKTIVNÍCH DOMŮ (NÍZKOENERGETICKÉ DOMY, PASIVNÍ DOMY, NULOVÉ DOMY APOD.). NEUSTÁLE ROSTOUCÍ CENY ENERGIÍ VYVOLANÉ ENVIRONMENTÁLNÍMI POŽADAVKY A OMEZENOSTÍ PŘÍRODNÍCH ZDROJŮ PŘÍMO VYBÍZEJÍ K TOMU, ABYCHOM S TĚMITO ZDROJI A ENERGIÍ Z NICH PLYNOUCÍ ZACHÁZELI EFEKTIVNĚJI. JEDNÍM ZE ZPŮSOBŮ VYTVOŘENÍ ENERGETICKY EFEKTIVNÍHO DOMU JE VOLBA ÚSPORNÉHO ZDROJE ENERGIE V PODOBĚ TEPELNÉHO ČERPADLA.
CO JE TEPELNÉ ČERPADLO?
Tepelné čerpadlo je tepelný stroj, odnímající teplo z okolního prostředí a převádějící toto teplo na vyšší teplotní úroveň. Takto vyrobené teplo lze následně využít pro vytápění i pro přípravu teplé vody. Tento článek je zaměřen na využití energie země a základových konstrukcí, proto jsou zde popisovány systémy odebírající energii právě z těchto míst (obecně systémy ZEMĚ – VODA). Systém je tvořen vždy samotným tepelným čerpadlem a primárním okruhem, jehož správné nadimenzování je nejdůležitějším krokem návrhu celého systému. Pouze správně navržený primární okruh tepelného čerpadla zaručí jeho předepsaný výkon a efektivitu provozu udávanou parametrem COP (poměr mezi energií získanou a energií dodanou). Některé typy tepelných čerpadel jsou schopny pracovat v reverzním režimu, a tak jsou využitelná i pro chlazení. Specifickým případem je pak tzv. volné chlazení (free cooling), při kterém je chladivový okruh tepelného čerpadla vyřazen a je využívána energie nemrznoucí směsi ze země pouze s nutným příkonem oběhového čerpadla.

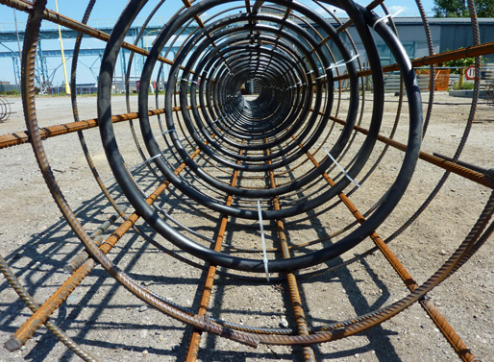

![Vystrojená energetická pilota připravená pro uložení do vrtu a následné zabetonování energetické piloty](/data/filecache/5d/Bez-nazvu_7.png)
MOŽNOSTI JÍMÁNÍ ENERGIE – PRIMÁRNÍ OKRUHY
Jímání energie ze země je možné provést několika způsoby. Abychom předešli nepříjemnostem, je třeba v každém případě vždy nutné použít materiál k danému účelu určený. Prvním zástupcem primárních okruhů jsou zemní plošné kolektory, které jsou tvořeny meandrem potrubí, odebírajícím potřebnou energii např. z plochy zahrady (cca 1,2 m pod terénem). Pro daný účel lze využít např. celozelené potrubí FAST PE-GT-RC®, které je díky svému špičkovému materiálu možné ukládat bez pískového lože. Dalším zástupcem jsou dobře známé geotermální vrty. Na vystrojení těchto vrtů doporučujeme využít normované geotermální vertikální sondy GEROtherm GVS 4 × 32 mm s vratným U kolenem se separační jímkou u dna vrtu (v hloubce např. 150 m). Separační jímka o objemu 40 cm3 zaručí ukládání možných nečistot v primárním okruhu, které se do potrubí mohou dostat při montáži a dalším servisu. Sondy jsou vyrobeny z materiálu PE 100-RC, který je odolný vůči vzniku trhlin a jejich dalšímu ší- ření v čase. Energii jsme ovšem schopni získávat i z vodních ploch, vodních náhonů, z odpadních stok apod. Velmi efektivním zdrojem energie pro tepelná čerpadla jsou tzv. energetické základy (základové desky, piloty, milánské stěny). Tyto myšlenky vznikají zpravidla již v prvotních návrzích architektonických ateliérů, kde je řešena celková koncepce budovy i z hlediska nejnižší energetické náročnosti.
VYUŽITÍ ZÁKLADŮ BUDOV JAKO ZDROJE TEPLA A CHLADU
Energetické základy budov se v poslední době stále častěji uplatňují zejména u rozsáhlejších staveb, jako jsou obchodní centra, sportovní haly, administrativní budovy apod. Potrubí primárního okruhu je v tomto případě integrováno přímo do železobetonové konstrukce základů a tak odpadají vícenáklady na vytvoření samostatných vrtů určených pro jímání energie. Samotné piloty a hmota mezi nimi slouží jako velký energetický akumulátor, který je dle aktuálního požadavku využíván buď na vytápění, nebo na chlazení budovy. Pro použití v základových konstrukcích slouží speciální potrubí PE-GT-Xc®, které je z důvodu ekologie zesíťováno fyzikální cestou bez použití chemikálií. Potrubí obsahuje kyslíkovou bariéru a je schopné dlouhodobě odolávat i vyšším teplotám, vznikajícím při letním aktivním chlazení. Akumulace tepla a chladu za použití stavebních konstrukcí je odbornou veřejností v oblasti energetiky označována za nutnou cestu s nejvyšší ekonomikou. Ekonomická návratnost těchto projektů bývá dle stupně celkového energetického pokrytí už mezi 3–6 rokem provozu zařízení. Budovy v Evropě spotřebovávají až 40 % veškeré konečné energie, více než např. průmysl nebo doprava. Využíváním tepelných čerpadel v kombinaci s energetickými základy značně sní- žíme provozní náklady budov, čímž nejen že zvýšíme tržní hodnotu nemovitosti, ale také šetříme životní prostředí.
Ing. Pavel Dědina

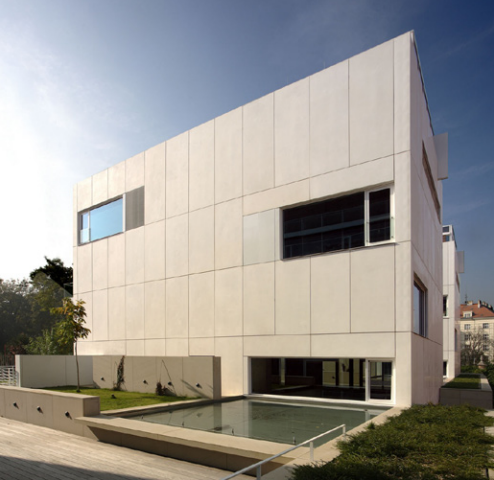

![Referenční stavba použití energetických pilot a základové desky – bytový komplex LOFTS 12 (Architektura: Ing. Arch John Eisler)](/data/filecache/98/Bez-nazvu2.png)
Firma GEROtop s.r.o. je podepsána pod celou řadou zajímavých projektů všech možných aplikací primárního okruhu včetně energetických základů. Stejně tak jsme schopni zajistit systémové řešení v oblasti aktivace betonového jádra a vyhřívání venkovních parkovišť, chodníků, sportovních ploch, mostů apod. Při dimenzování se opíráme nejen o specializovaný návrhový software, ale také o mnoholeté zkušenosti z tohoto oboru a zpětnou vazbu z velkého množství realizací.
