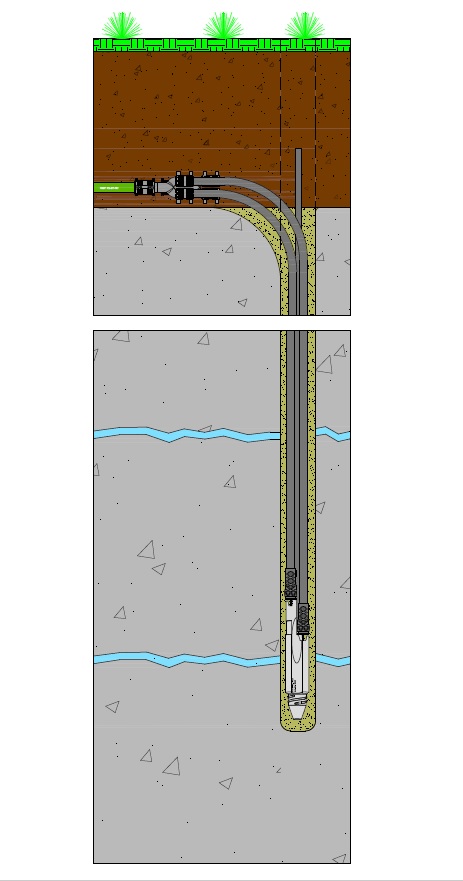

Vystrojení vrtu pro tepelné čerpadlo
  1. Potřebná hloubka výkopu
  2. Tlakové injektování vrtu - injektování vrtů pro tepelná čerpadla zajistí kontakt podloží s vystrojením vrtu. K injektování vrtu slouží injekční potrubí, které je zaváděno spolu se sondou do vrtu. Tímto potrubím se tlakově vyplňuje vrt odspoda vzhůru. Pro tento účel je vyráběna speciální injektážní termosměs, která zajišťuje efektivnější přestup tepla. Rozhodnutí, zda se musí injektovat vrt, určí hydrogeolog, případně je možné respektovat přání zákazníka.
  3.  Redukce počtu větví z PE 100 - u instalací s větším počtem vrtů je možné redukovat velký počet větví tak, že vrt vystrojený potrubím 4x32 mm je sveden do potrubí 2x40 mm. Vnitřní kanály redukce jsou navrženy pro minimální hydraulické ztráty a dlouholetý provoz. Tyto části nelze nahrazovat T-kusy a další improvizací vedoucí ke zhoršení ekonomiky provozu.
  4. Vratné U koleno GEROtherm z materiálu PE 100-RC
    Nejdůležitější prvek celého vystrojení vrtů pro tepelná čerpadla je zesílená pata sondy, zvětšen objem separační jímky a dále významně snížen hydraulický odpor teplonosné kapaliny. Neexistuje reklamace na tento typ getermální sondy. Dodáno na více jak 125.000 instalací bez ztráty tlaku a 70 % instalací TČ v EU je vybavené tímto typem!
  5. Závaží pro GVS - kontejner
    Pro snadnější instalaci geotermální vertikální sondy do vrtu slouží kontejnerové závaží , které olovnicovým efektem směřuje  GVS  ke dnu vrtu.  Při zavádění sondy slouží kontejner také jako ochrana  vratného U kolena. Kontejner je z umělé hmoty a vyplní se pískem, případně jiným vhodným sypkým materiálem, pak se našroubuje na pouzdro GEROtherm.

Proč je důležitá kvalita?

75 % špatných instalací tepelných čerpadel země - voda je způsobeno použitím nevhodných komponentů pro primární okruh, nikoliv závadou samotného tepelného čerpadla. Jednou vystrojený vrt již nelze nikdy opravit, proto je kvalita použitého vystrojení zásadní!

Systém zemního tepelného čerpadla s hlubinným vrtem je v prvopočátku značně vysokou investicí. Vyžadujte za své peníze maximální kvalitu, která Vám zajistí bezobslužné komfortní vytápění! Systém GEROtherm, respektive každá jeho část, prošla testováním. Na trhu je mnoho dodavatelů různých komponentů za různou cenu. Málokdo se ale zabývá myšlenkou vzájemné kompatibility a návazností částí. Stavebnice GEROtherm je dodávána jako systém a jako systém byla i certifikována. Vyžadujte ověřené spojení kvality.

  • nezávislá zkušebna plastu SKZ Würzburk potvrdila 100 letou provozuschopnost systému,
  • výroba dle ISO, EN, DIN, HR 3.26,
  • přezkoušeno českou zkušebnou ITC Zlín,
  • protože je návratnost investice do systému tepelného čerpadla 8-10 let, je nutné vyžadovat po dodavateli záruku, minimálně po dobu návratnosti, na GVS GEROtherm výrobce poskytuje záruku 10 let, kterou Váš dodavatel systému automaticky přebírá,
  • každý montážní případ je pojištěn švýcarským výrobcem na 5 mil. CHF,
  • systém provedení vystrojení vrtů GEROtherm je patentově chráněn CH. Pat. 687268,
  • systém splňuje normy kladené na vystrojení vrtů dle evropských směrnic VDI 4640.

Sondy systému GEROtherm umožňují rychlou a bezpečnou instalaci. Sondy dopravíme přímo na stavbu, odtlakované s certifikátem o tlakové zkoušce a elegantně zabalené ve svitku na paletě, připravené na zavedení do vrtu. Odpadá tak riziková montáž sondy přímo na stavbě, ovlivněná různými faktory, jako jsou nevhodné podmínky pro sváření plastů, či rozmary počasí. Použitím speciálního potrubí PE 100-RC a patentově chráněného řešení sondy docilujeme nízkých hodnot tlakových ztrát. Právě menší tlakové ztráty umožní použití oběhového čerpadla s nižším výkonem = menší spotřeba elektrické energie. Sondy jsou dodávány ve standardních délkách (... 70, 80, 90, 100, 112 m), ale na zakázku dodáváme sondy až 300 m. Použité průměry  potrubí PE 100 RC na sondách je 32 a 40 mm. Dvouokruhový systém v porovnání s jednookruhovým je, co se týče čerpání tepla, o 10% účinnější a zajímavě řešená koncepce umožňuje zavádět sondu 4 x 32 mm do průměru vrtu 110 mm !!!
V nákladech na samotný vrt pak dochází ke značným úsporám.

Pouze geotermální vrty a energetické piloty, jako jediné zdroje nízkopotencionální energie, můžeme využít na akumulaci přebytečné tepelné energie s následným využitím. FREECOOLING - využití vychlazeného vrtu po topné sezóně k přímému chlazení prostor bez pomoci tepelného čerpadla. Tím také probíhá regenerace vrtu.

GRT - Geothermal Response Test - polní zkouška tepelné vodivosti průzkumného vrtu.

Většina defektních instalací tepelných čerpadel země - voda je způsobena použitím nevhodných komponentů primárního okruhu, nikoliv závadou samotného tepelného čerpadla!

Nové obutí pro Vaše naleštěné tepelné čerpadlo. Budete mít nové tepelné čerpadlo?

Ano, vybral jsem si renomovaného dodavatele a už se těším, jak bude šetřit. Nadšení může opadnout velmi rychle. Dodavatel tepelného čerpadla je rád za Vaše naleštěné tepelné čerpadlo v garáži, ale Vás by mělo hlavně zajímat, jak bude řezat zatáčky.

Stejně tak jako vybíráte to nejlepší obutí pro svého miláčka, věnujte velkou pozornost primárnímu okruhu Vašeho tepelného čerpadla!
